中车株洲客户整车线束检测案例

  1. 项目背景及概述
  
  电力机车整车装配完成后，需对整车线束进行导通、短路、开路、绝缘等测试，以检测整车线束装配连接是否正确，电缆绝缘是否可靠。目前电力机车整车校线主要通过人工单点校线，线束测试点分布比较散、接插件种类和数量较多、接线布线错综复杂，靠人工按照接线表单点校线，工作量大且测试精度有限，迫切需要一整套整车线束测试系统，用于电力机车整车线束测试。
  
  2. 主要功能及特点
  
  整车测试系统通过导入接线表等方式形成测试工程，实现对整车线束的自动测试，并生成测试报告，同时能测试出整车的线缆连接关系，并导出整车线缆的连接关系，具有自动学习功能。整套系统可对整车电缆的导通、开路、短路、绝缘以及线路中元器件包括开关、电阻、二极管、端子排等进行测试。可根据以下两种不同车型的校线需要，结合各车型相应的过渡电缆工装、校线表生成不同车型的校线程序，完成整车的校线测试。
  

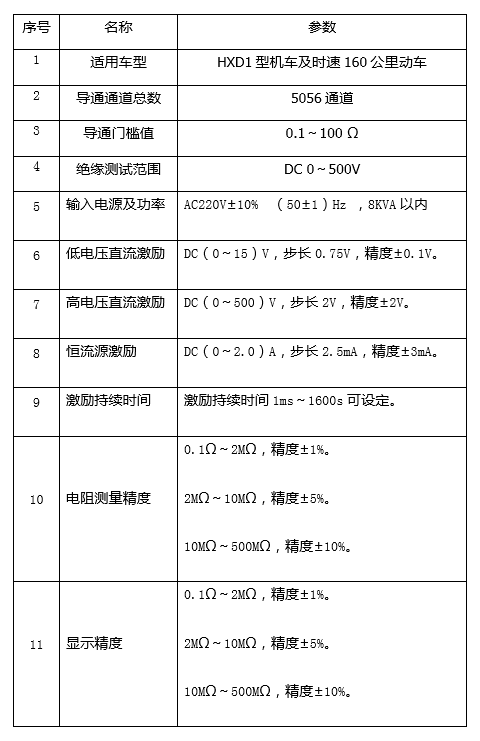

  3. 主要技术参数

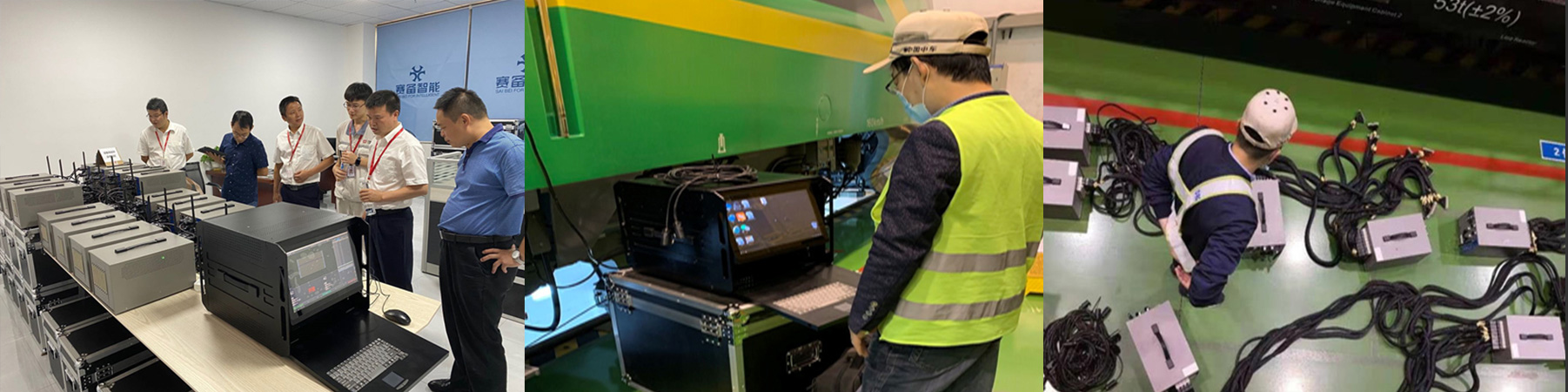

  4. 现场图片和视频

  赛备智能软件工程师在中车客户生产车间针对160公里动车整车校线测试取得了圆满成功，取代了客户以前三人为一组一共七组连续工作十五天的人工校线工作，大幅提高了客户检测工作的效率以及节省了大量人力成本。
