赛备智能电子线束系统测试整体方案

  赛备智能科技发展有限公司是一家专业从事线缆/线束测试设备设计、研发、生产、销售的高科技企业，经过众多案例的技术沉淀，以及综合市场需求，针对线缆/线束加工、电气柜/屏柜生产、汽车/火车总装与维保、航空/航天整机总装与维修等领域，我们开发出系列化产品以及完整的解决方案，已在众多领域得到广泛应用。
  
  应用领域包括：
  
  1. 电缆和线束    2. 组件和器件    3. 开关面板    4. 列车段或整车    5.电气柜和屏柜    6.航空和航天    7.汽车和工程机械
  
  轨道交通领域的应用
  
  赛备智能针对轨道交通领域开发出灵活的模块化高压测试系统，应用于线束，组件，列车段以及整车的电缆测试和功能测试
  
  铁路的发明为人类带来了新的出行方式，不但可以扩大活动空间，并且可以在广泛范围内运输货物。车厢重量大，其运载动力所需的电压高达25000 V 电压，所以需配备高质量的组件和器件，如驾驶室、开关板和线束。同时，空调、WIFI 热点和其他造价昂贵的人性化设备也需要配备更为复杂的电气设备。赛备智能的测试系统应用广泛，可满足铁路交通行业的特殊要求。
  
  特点与优势：
  
  1.测试系统高效，可使用额定电压进行功能测试，或使用最高 5000 VDC 或 3600 VAC 进行绝缘测试
  
  2.可以按照当地情况和待测物的特定要求，精确调整模块化设计分布式矩阵箱可方便检查整车或列车段 – 最大完整电缆长度高达 200 m
  
  3.可选的扩展装置和矩阵箱，支持最多 500,000 个测试点    4.短转接电缆提高测量准确度    5.重量优化的矩阵箱方便搬运
  

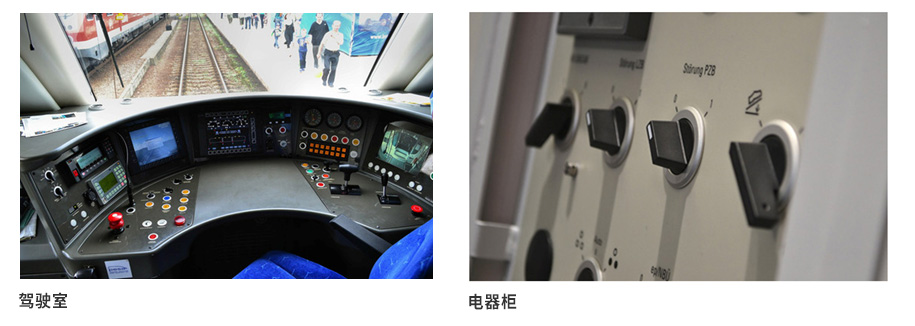

  6.紧凑型便携式测试仪，可直接放置于待测器件的所在位置（例如车厢间的跳线系统、驾驶室、电气箱），进行功能测试

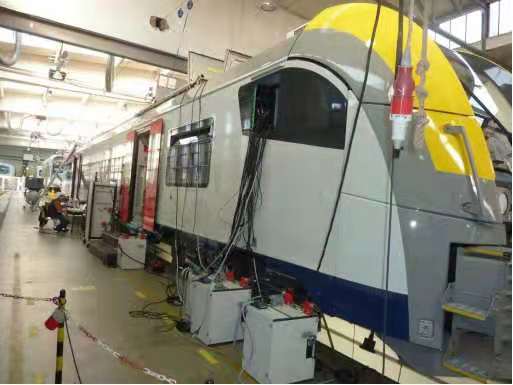

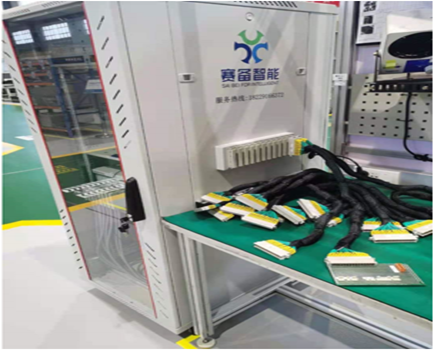

  1.整车校线试验测试装置

  
  简介：对整车线束进行导通、短路、开路、绝缘等测试，以检测整车线束装配连接是否正确，电缆绝缘是否可靠。
  
  项目问题：目前电力机车整车校验主要通过人工单点校验，线束测试点分布比较散、接插件种类和数量多、接线布线错综复杂，且空间狭小，靠人工按照接线表单点校验，工作量相当大、测试精度不高，且测试结果没有可追溯性，迫切需要一套整车线束测试系统，用于电力机车整车线束测试。
  
  项目的目标：测试系统通过导入接线表等方式形成测试工程，实现对整车线束的自动测试，并生成测试报告，同时能够测试整车的线缆连接关系，并导出整车线缆的连接关系，具有自动学习功能。
  
  应用案例：针对中车株洲电力机车有限公司生产的时速160公里动车设计了4928通道的整车校线实验装置。
  
  2. 高压耐压电缆测试系统
  
  简介：高压电缆测试仪由高压电缆测试仪主机、电缆故障定位仪、电缆路径仪三个主要部分组成。高压电缆测试仪主机用于测量电缆故障故障性质，全长及电缆故障点距测试端的大致位置。电缆故障定点仪是在高压电缆测试仪主机确定电缆故障点的大致位置的基础上来确定电缆故障点的精确位置。对于未知走向的埋地电缆，需使用路径仪来确定电缆的地下走向。若已知电缆的具体走向，可不使用路径仪。高压电缆测试仪主机可与笔记本电脑直接相连，便于管理与操作。

  特点：除了低压的电缆和线束的开路、短路、元器件和功能测试外，另外具有AC耐电压及DC绝缘测试的测试功能。可以协助电缆制程上的品质控管，并提供远端控制介面藉由延伸机柜的方式可以扩展至百万点的测试点数。具有极佳的测试速度与量测准确度，并有轻易扩展测试点数及操作简易的特点。
  
  应用领域：广泛应用于35KV以下各种不同截面的铝芯、铜芯电力电缆、高频同轴电缆及市话电缆的低阻、短路、开路及各种高阻故障的探测，是保障安全供电的必备设备和电缆生产、维护工作者的得力助手。
  

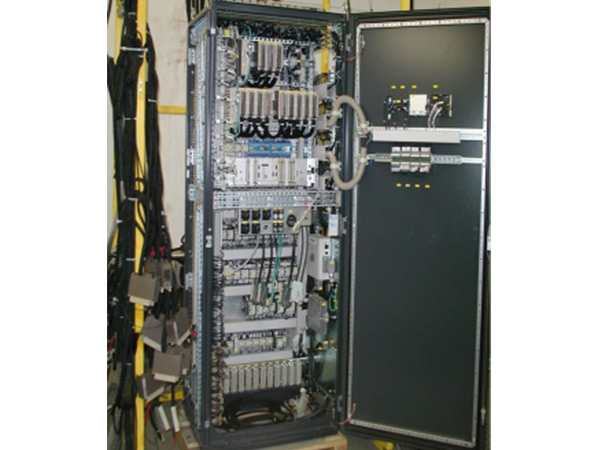

  3. 电气屏柜功能测试系统
  
  简介：电气屏柜测试系统特点：

  
  1）满足导通、短路测试    2）电流测量：0.5mA至2A    3）电压测量：±300V/DC，0-500Hz    4）电阻测量：2Ω-5MΩ
  
  5）绝缘电阻测量：1MΩ-100MΩ    6）元器件测量：二极管、电阻、继电器、接触器、电容等
  
  激励性能要求：具备一路多功能激励输出：
  
  1）基本电流输出：0.5mA至2A    2）基本电压输出：0-30VDC    3）高压输出：DC500V（用于绝缘电阻测量）
  
  4）具备两路程控电源激励输出：2台 N5750A DC150V/5A直流程控电源；
  
  4.赛备智能程序开发软件特点：
  
  1）支持三级权限管理，即管理员（具备所有权限）、程序开发员（具备程序开发及修改、程序调试权限）
  
  2）测试程序支持离线编程（即可在脱离测试设备电脑环境下，在其它的安装了程序开发软件的电脑上也可进行产品测试程序

  3）测试程序中支持插入人工交互语句，并支持在其中插入文本信息、图片等提示性内容；
  
  4）界面友好，布线关系支持Excel导入，继电器、接触器、断路器、连接器、二极管等器件模型支持通过EPLAN导入；
  
  5）优选支持基于继电器、接触器、断路器、连接器、二极管等器件的连接与电气特性进行数字化建模，并支持后续复用；
  
  6）测试程序支持通过布线关系和器件模型自动生成，并给出测试覆盖率分析并以csv格式或其他常用格式保存分析结果
  
  7）优选支持基于测试程序自动生成可视化的原理框图；
  
  8）测试程序自动生成后，可根据测试覆盖率分析结果，需提供未覆盖测试的线路和相关器件位号等信息，便人为进行调整和优化；
  
  9）可配置短路测试、元器件功能逻辑测试、导通测试步骤测试不通过时暂停测试，并在测试界面中显示测试故障点位
  
  10）可配置绝缘测试不通过时立即终止测试，并在测试报告中记录测试不通过的绝缘电阻，以及给出可能故障点的故障信息；
  
  11）测试报告格式可选Excel、XML等格式，测试报告具体内容可根据需求进行定制，测试数据接口开放（可接入我司测试数据库）
  
  12）设备和程序支持40个48芯接口的和10个46芯接口的HARTING连接器防插错功能
  
  13）设备支持至少3级映射，即至少支持测试台、测试工装、UUT的3级映射；
  
  14）在进行高压查线测试时，应进行三色灯示警；
  
  15） 测试程序支持版本管理及校验；

  5.对于航空航天客户线束检测解决方案：

  

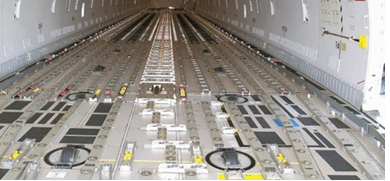

  赛备智能电子线束检测系统用于测试运输机货舱系统的功率驱动控制单元。
  
  两套检测系统 各40，000测试点分布在：一个基础系统、
  
  四个扩展柜、6个集线箱，带15,000测试点带电功能测试，适配电缆用芯片识别，用于直升机机身的最终测试。
  
  40,000点测试，在一个三合一的机柜里面，四个扩展柜， 替代DITMCO测试系统 ，用于测试卫星线束。
